圆锥破碎机

圆锥破碎机


红星机器专业生产圆锥式破碎机,该系列圆锥破广泛应用于铁路、公路、建筑、金属与非金属矿、水泥厂、砂石冶金等行业,圆锥破询价购机电话:0371-67772626

圆锥破碎机介绍

圆锥破碎机是我公司引进德国最新的技术而开发的具有世界先进水平的高能圆锥破。其弹簧保险系统是过载保护装置,可使异物铁块通过破碎腔而不危害机器。采用干油或水两种密封形式,使石粉与泣滑隔离,保证可靠工作。破碎腔型式由矿石用途决定,标准型适用于碎,中型适用于细碎,短头型适用于碎.

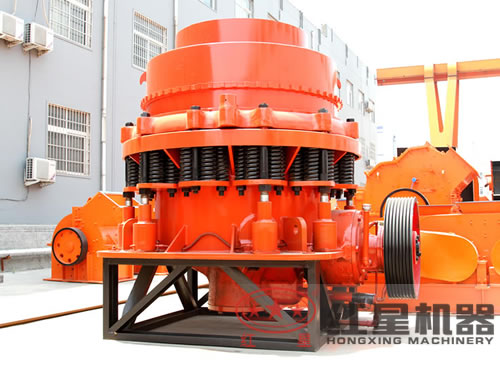

设备图片

圆锥破碎机

圆锥式破碎机的适用范围:

圆锥式破碎机广泛应用于铁路、公路、建筑、金属与非金属矿、水泥厂、砂石冶金等行业,适用于中、细破碎压强在350兆帕以下的花岗岩、鹅卵石、铁矿石、石灰岩、有色金属矿石、石英岩、沙岩等各种矿山岩石.

工作原理

圆锥破碎机的两个圆锥均是缓倾斜型的正立戴头圆锥;为了控制所排产品粒度,在破碎腔下部设置了一段平行破碎区,只是导致两者破碎腔形状不同;圆锥破碎机的动锥由球面轴承支承,圆锥破碎机通常采用水封防尘装置;圆锥破碎机利用固定锥的高度调节排料口的宽度。工作时,电动机的旋转通过皮带轮或联动装置,圆锥破碎机圆锥破碎机锥轴轴,在偏心套迫动下固定点行动旋转一周左右摇摆运动。因此,该圆锥破碎机破碎双向有时他们有时离开附近的调整套上的扎臼壁表面,使矿石在破碎不断下腔,挤压冲击,弯曲和破碎矿石实现

圆锥式破碎机的特点:

1、性能高:通过腔型优化设计以及采用合理速度与冲程相结合,从而使该机型在相同动锥直径的情况下做功最多。与同类型的弹簧圆锥破碎机相比,具有更高的性能和生产能力.

2、稳定性好:当有铁块等非破碎物进入机内时,过铁保护装置会自动将其释放,然后自动复位。过铁保护具有固定的排料口返回点,杂铁通过破碎腔后,能够迅速恢复原有的排料口.

3、产品粒度组成好:采用层压破碎原理,使产品中立方体所占比例明显提高,针片状石子减少,粒级更均匀.

4、可靠性高:采用大直径主轴、重型化主机架以及独立的稀油润滑系统的自动控制系统,保证了设备坚固耐用,运行可靠.

5、维修方便易于操作:所有的部件均能够从上部或侧面拆装,从而定锥和动锥总成均可方便拆出。青铜滑动轴承在高冲击震动破碎环境中能够保持优异的承载性能,并且比滚动轴承更经济、维修更方便.

6、应用广泛:圆锥破碎机的特点在于使破碎机发挥出最大性能以适用于各种破碎工艺:从特粗碎到细碎,从固定式破碎到移动破碎站.

7、清腔方便:如果弹簧圆锥破碎机在负荷状态下停机,液压清腔系统可迅速清理破碎腔,大大减少了停机时间.

8、分体润滑:多点控制的独立稀油润滑系统,可确保该机型轴承润滑的双重保护,以及可实现整机自动安全保护.

9、生产成本低:由于生产能力大,可靠性高,维修方便,大大降低了生产成本.

圆锥破碎机在砾石中的应用,砾石成分比较复杂,是由许多碎屑组成,使用圆锥破碎机可以有效的将砾石进行破碎加工,可以制作成机制砂,供建筑、建设使用等。

产品参数

规格 型号 破碎锥大端直径
(mm)
最大给料尺寸
(mm)
排料口宽度
(mm)
处理能力
(t/h)
电动机功率
(kw)
总重量(t) 外形尺寸(长×宽×高)
(mm)
Φ600 PYB600 600 65 12-25 40 8P   30 5 2234×1370×1675
PYD600 35 3-13 12-23 5.5 2234×1370×1675
Φ900 PYB900 900 115 15-50 50-90 8P   55 11.2 2692×1640×2350
PYZ900 60 5-20 20-65 11.2 2692×1640×2350
PYD900 50 3-13 15-50 11.3 2692×1640×2350
Φ1200 PYB1200 1200 145 20-50 110-168 8P   110 24.7 2790×1878×2844
PYZ1200 100 8-25 42-135 25 2790×1878×2844
PYD1200 50 3-15 18-105 25.3 2790×1878×2844
Φ1750 PYB1750 1750 215 25-50 180-360 8P   160 50.3 3910×2894×3809
PYZ1750 185 10-30 80-210 50.3 3910×2894×3809
PYD1750 85 5-13 60-180 50.2 3910×2894×3809
Φ2200 PYB2200 2200 300 30-60 420-700 8P   280-260 80 4622×3302×4470
PYZ2200 230 10-30 130-410 80 4622×3302×4470
PYD2200 100 5-15 80-200 81.4 4622×3302×4470
